PENGERTIAN DFD DAN CONTOHNYA

Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas.

DFD merupakan alat bantu dalam menggambarkan atau menjelaskan sistem yang sedang berjalan logis.

Kesatuan Luar

Merupakan kesatuan lingkungan di luar sistem yang dapat berupa orang, organisasi atau sistem lainnya yang berada di lingkungan luarnya yang akan memberikan input atau menerima output dari sistem.

Arus Data

Arus data ini mengalir diantara proses, simpanan data dan kesatuan luar. Arus data ini menunjukkan arus dari data yang dapat berupa masukan untuk sistem atau hasil dari proses sistem. Arus data ini ditunjukkan dengan simbol panah.

Proses

Suatu proses adalah kegiatan atau kerja yang dilakukan oleh orang, mesin atau komputer dari hasil suatu arus data yang masuk ke dalam proses untuk menghasilkan arus data yang akan keluar dari proses.

Simpan data

Simpanan data merupakan simpanan dari data yang dapat berupa:

a. Suatu file atau database di sistem komputer

b. Suatu arsip atau catatan manual

c. Suatu kotak tempat data di meja seseorang

d. Suatu tabel acuan manual

e. Suatu agenda atau buku

Didalam DFD terdapat 3 level, yaitu :

1. Diagram Konteks : menggambarkan satu lingkaran besar yang dapat mewakili seluruh proses yang terdapat di dalam suatu sistem. Merupakan tingkatan tertinggi dalam DFD dan biasanya diberi nomor 0 (nol). Semua entitas eksternal yang ditunjukkan pada diagram konteks berikut aliran-aliran data utama menuju dan dari sistem. Diagram ini sama sekali tidak memuat penyimpanan data dan tampak sederhana untuk diciptakan.

2. Diagram Nol (diagram level-1) : merupakan satu lingkaran besar  yang mewakili lingkaran-lingkaran kecil yang ada di dalamnya. Merupakan pemecahan dari diagram Konteks ke diagram Nol. di dalam diagram ini memuat penyimpanan data.

3. Diagram Rinci : merupakan diagram yang menguraikan proses apa yang ada dalam diagram Nol.

Fungsi DFD

Fungsi dari Data Flow Diagram adalah :

·         Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.

·          DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.

·         DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

DFD Logis

            Adalah representasi grafik dari sebuah sistem yang menunjukkan proses-proses dalam sistem tersebut dan aliran-aliran data ke dalam dan ke luar dari proses-proses tersebut. Kita menggunakan DFD logis untuk membuat dokumentasi sebuah sistem informasi karena DFD logis dapat mewakili logika tersebut, yaitu apa yang dilakukan oleh sistem tersebut, tanpa perlu menspesifikasi dimana, bagaimana, dan oleh siapa proses-proses dalam sistem tersebut dilakukan.

            Keuntungan dari DFD logis dibandingkan dengan DFD fisik adalah dapat memusatkan perhatian pada fungsi-funsi yang dilakukan sistem.

Perlu diperhatikan di dalam pemberian Keterangan/ Label;

·         Lingkaran-lingkaran (simbol proses) menjelaskan apa yang dilakukan sistem

              Misal : Menerima Pembayaran, Mencatat Penjualan, Membandingkan kas dan Daftar Penerimaan, Mempersiapkan Setoran, dll.

·         Aliran-aliran data (simbol aliran data) menggambarkan sifat data.

Misal : Pembayaran (bukan “Cek”, “Kas”, “ Kartu Kredit”

                  Jurnal Penjualan (bukan “Buku Penjualan”), dll



Usulan dari analis ( berupa DFD dalam bab 4 ), beberapa hal yang umum yang mendapat perhatian dalam mendesain baru tersebut ialah:

Ø  Menggabungkan beberapa tugas menjadi Satu

Ø  Master Detail Update

Ø    Meminimalkan tugas-tugas yang tidak penting

Ø  Menghilangkan tugas-tugas yang duplikat

Ø  Menambahkan proses baru

Ø  Meminimalkan proses input

Ø  Menetapkan bagian mana yang harus dikerjakan komputer dan bagian mana yang harus dikerjakan manual

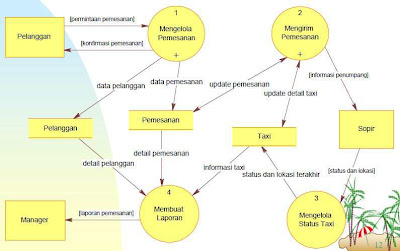

Contoh kasus sederhana DFD

sumber : http://alpinladuni.blogspot.com/2012/10/2_16.html

simbol-simbol tambahan dan penjelasannya

Penjelasan arti dari simbol – simbol tambahan pada flowchart dapat didefinisikan seperti gambar yang terdapat dibawah ini:
Simbol disamping sebagai pekerjaan/operasi secara manual/bukan komputer.
Simbol disamping sebagai pita punched.
Simbol disamping sebagai display/tampilan (di layar atau monitor).
Simbol disamping kartu punched. Data dan intruksi dapat disimpan pada kartu punched.
Simbol disamping sebagai kepala anak panah.
  Simbol disamping sebagai penghubung.
Simbol disamping sebagai tempat penyimpanan offline.
Simbol disamping sebagai pita magnetik atau disebut juga kotak keputusan yang digunakan untuk memutuskan arah atau percabangan yang diambil sesuai dengan kondisi yang saat itu terjadi, BENAR atau SALAH.
Simbol disamping untuk menyatakan mulai (start) ataupun berhenti.
Simbol disamping sebagai tempat penyimpanan online.
Simbol disamping digunakan untuk mencetak hasil (yang biasanya disimpan).

sumber : http://adepuspita28.wordpress.com/2013/10/26/simbol-simbol-tambahan-dan-artinya/

simbol pemrosesan dan pengertiannya

Simbol-Simbol Pemrosesan dan Artinya

Symbol Process (Simbol yang menunjukkan pengolahan yang dilakukan oleh komputer)

Symbol Manual Operation (Simbol yang menunjukkan pengolahan yang  tidak dilakukanoleh komputer)



Symbol Decision (Simbol untuk kondisi yang akan menghasilkan beberapa   kemungkinan jawaban/aksi)

Symbol Predefined Process (Simbol untuk mempersiapkan penyimpanan yang akan digunakan sebagai tempat pengolahan di dalam storage)

 Symbol Terminal (Simbol untuk permulaan atau akhir dari suatu program)

Symbol Off-line Storage (Simbol yang menunjukkan bahwa data di dalam symbol ini akan disimpan)

 Symbol Manual Input  (Simbol untuk pemasukan data secara manual on-line keyboard)

Symbol Keying Operation (Simbol operasi dengan menggunakan mesin yang mempunyai keyboard)

sumber : http://anisatiaerlita.blogspot.com/2013/10/simbol-simbol-pemrosesan-dan-artinya.html

simbol masukan dan penjelasannya

Symbol process(yang menyatakan proses input dan output tanpa tergantung dengan jenis peralatannya

Symbol magnetig-tape unit (Symbol yang menyatakan input berasal pita magnetic atau output disimpan ke pita magnetic)

Symbol punched card (Symbol yang menyatakan input berasal dari kartu atau output ditulis ke kartu)

 Symbol disk and on-line storage (Symbol untuk menyatakan input berasal dari disk atau output disimpan ke disk)

 Symbol display (Symbol yang menyatakan peralatan output yang digunakan yaitu layar, plotter, printer, dan sebagainya)

 Symbol transmittal tape (Symbol untuk menyatakan input berasal dari mesin jumlah/hitung)

Symbol dokumen (symbol yang menyatakan input berasal dari dokumen dalam bentuk kertas atau output dicetak ke kertas)

sumber : http://anisatiaerlita.blogspot.com/2013/10/simbol-simbol-masukan-dan-artinya.html

simbol-simbol dasar flowchart

Flowchart adalah bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah penyelesaian suatu masalah. Flowchart merupakan cara penyajian dari suatu algoritma
Berikut ini adalah simbol-simbol dasar flowchart:

sumber : http://jamil15.wordpress.com/2012/10/19/simbol-simbol-dasar-flowchart-2/
